一、裝置名稱：臥式自動鉆銷去重平衡機

二、機型： AYLD-30z

三、設備的用途和基本要求：

本裝置適用于甲方工件、自動平衡測量和修正。

   a操作人員將工件置于平衡夾具夾上，按下啟動按鈕，工件測量，測量完后，按計算機測量系統測出的不平衡量的大小、相位、計算出工件相應的鉆孔數、鉆孔角度及鉆削深度，工件自動定位在第一鉆孔位置上。

b通過計算機控制伺服電機配合滾珠絲桿控制切削深度進行修正，修正完畢，鉆削裝置退回。

c工作復檢：工件自動測量。

其特點如下：

(1) 本機采用測量、去重在一個工位上進行。

(2) 不平衡量的測量和修正量的演算均由計算機進行，修正偏心量直接在屏幕顯示，便于操作并消除人為誤差。

(3) 工件規格值及相關參數，量標定值、測量時間，鉆削深度，合格與否的判定值均可事先一次性輸入設定，因此工件種類變換時，只要調出此前設定好的文件，簡單標定一下即可開始工作。

(4) 計算機只對設定轉速范圍內的數據進行采樣，并做均化處理，消除了其他振動干擾雜波，從而可以獲得重復精度良好且穩定的測量結果。

四、試驗工件

（1） ******旋轉直徑： 400mm

（2） 工件******重量： 30KG

（3） 平 衡 方 式：  單面平衡測量、圓周鉆孔去重修正。

五、裝置結構（機電一體）

1、單面立式平衡機主機            1臺

2、計算機測量及控制系統          1套

3、不平衡量修正裝置              1套

4、氣動系統                      1套

5、平衡夾具：1套

6、吸屑裝置                      1套

7、安全防護裝置                  1套

8、空 調|                        1套

六、各部詳細規格

1、平衡機主機

1)測量擺架：懸掛式測振擺架

2)測振元件：壓電式速度傳感器

3)相位基準：光電編碼器

4)傳動方式：皮帶帶動主軸旋轉

2、計算機測量、控制系統

 1)計算機：工業控制計算機

2)不平衡量顯示：a、漢字和矢量圖形同時顯示不平衡量的大小和相位

b、平衡轉速顯示

c、合格判斷顯示

3)平衡轉速：300-800rpm

4)標    定：采用標定砝碼由計算機自動完成

5)電氣補償：采用0o-180o方法，由計算機自動補償夾具偏心量

6)專用程序：測量、夾具偏心、標定、計算、控制、定位停車、故障自診、統計、存儲等

7)動作控制：采用PLC編程控制器

8)操作提示：全中文菜單提示操作

9)數據輸入方式：鍵盤輸入

10)自診斷功能：自動判斷各工作單元是否異常

11)合格判斷功能：測量數據及復檢數據和設定值自動對比判斷

12）可輸入避開孔和扇面的角度，系統經過解算，鉆孔時自動避開

13）可在工件保留一個大的固定量的值，系統平衡時予以保留

3、驅動系統

采用伺服電機實現軟啟動，軟停止，自動定位停車。

4、夾具

　　（1）、按用戶提供的平衡工件圖紙，設計制造1套平衡夾具；

　?。?/span>2）、夾具采用氣動夾緊方式，用以夾緊工件；

　　（3）、工件定位：采用內孔定位；

(4)、鉆孔時有氣動卸荷裝置，消除鉆削力，防止工件抖動。

5、不平衡修正部

（1）刀   具：合金鉆頭

（2）鉆削深度：根據工件

（3）修正方式：干式切削  圓周修正

（4）驅動方式：電機驅動鉆旋轉，伺服電機配合滾珠絲杠驅動切削深度進給。

（5）控制方式：，PLC和伺服系統控制。

 6、PLC控制部

本裝置所有機械部分的動作均由裝置內部的PLC單元控制進行。

7、氣動系統

本裝置有關單元的動作為氣缸驅動。

8、吸屑裝置：該裝置與修正裝置連接，實現自動吸入集屑箱，用戶可定期清理。

9、安全防護裝置：帶有防護罩并裝有緊急停車及故障警示裝置。

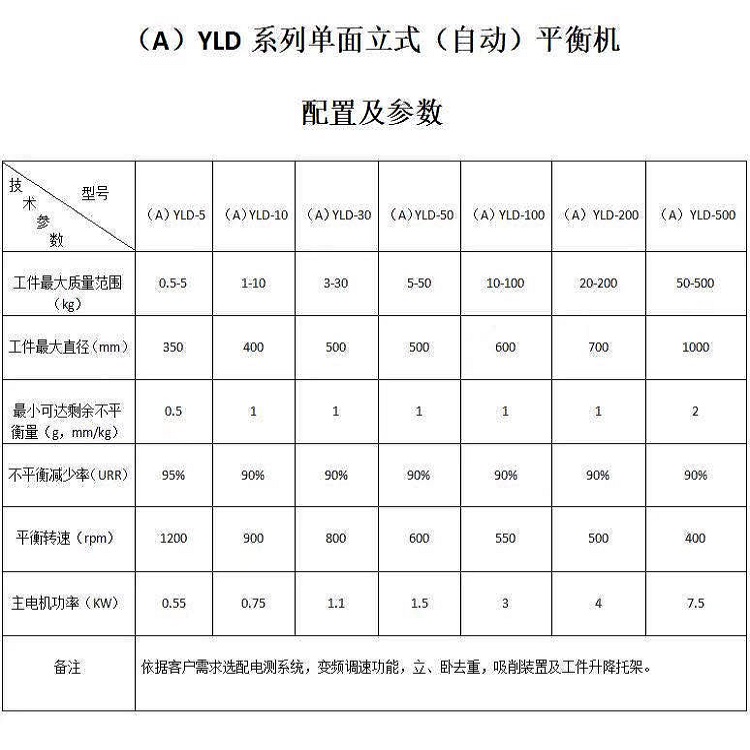

七、主要技術指標：

1、精度

1)平衡機主機最小可達剩余不平衡量：  ≤0.1 gcm/kg

2)重復啟動測量精度：                ±1 gNaN

3)重復換位測量精度：                ±2 gNaN

2、不平衡量一次減少率：         　    ≥90%

3、******工件質量（KG）           　    30

4、節拍

1)運轉測量時間（含啟停時間）        ≤8 S

2)去重時間（四孔,孔深8mm）:        ≤28 S

3）復檢時間：                       ≤8 S

4)平均生產節拍:                    45S／件

八、其它規格

（1） 其它有關機械、電氣參數依照ISO標準。

（2） 電源：3相AC380V±10%

（3） 外觀色：電柜：冰灰；

主機：淺灰或用戶指定并提供色標

（4） 提供技術資料1式2套

（a） 使用說明書（中文），帶裝配圖（維修用）并附標準件規格型號及夾具圖

（b） 易損件圖

（c） 電氣原理圖、接線圖

（d） PLC程序文件

（e） 出廠檢驗報告

（f） 備件清單

（g） 外購件資料

九、 甲方協助事項:

（1） 提供正式工件圖紙和10個工件/每種，其中2個制作標準工件。

（2） 提供一次性電源、氣源。設備的現場就位。

十、 驗收:

10-1預驗收在賣方工廠，買方人員對設備的設計制造進行全面驗收，提出整改意見。

（1）按國標GB7662-87進行，按雙方提供的技術要求、技術協議及幾何精度驗收。

（2）最小可達剩余不平衡量，它是衡量平衡機最高平衡能力的性能指標，以g.mm/kg來表示，采用10upp的試重分別加載0、45、90、135、180、225、270、315度上，八次檢驗結果平均滿足8.8-11.2倍的平均值內。

（3）不平衡減少率，它是衡量平衡機平衡效率的性能指標。按照國標GB/T4201-2006來檢驗

(4) 在預驗收時在賣方工廠采用國家規定的校驗轉子（11kg）來驗收主機

(5) 4孔平均生產節拍：≤45S/件

10-2終驗收按照預驗收的方法在買方現場采用用戶工件來驗收。

十一、質量保證期:終驗收合格之日起1年

十二、設備地基要求：無需挖地基基礎，用膨脹螺釘固定即可。

十三、主要配置及供應商清單

十四、服務承諾

我公司設備的服務作如下承諾：

1、及時向需方提供按合同規定的技術資料。有義務在必要時邀請需方參與供方的技術設計審查。

2、按需方要求的時間到現場進行技術服務，指導需方按供方的技術資料和圖紙要求進行安裝、分部與整套試運及試生產。

3、對于需方選購的與合同設備有關的配套設備，供方應主動提供滿足設備接口要求的技術條件和資料。

4、嚴格執行供需雙方就有關問題召開會議的紀要或簽訂的協議。

5、按合同規定為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓。

6、加強售前、售中、售后服務，把“24小時服務”、“超前服務”、“全過程服務”、“終身服務”貫徹在產品制造、安裝、調試、大修的全過程。

7、接到需方反映的質量問題信息后，在４小時之內作出答復或派出服務人　　　員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

8、隨時滿足需方對備品備件的要求。
